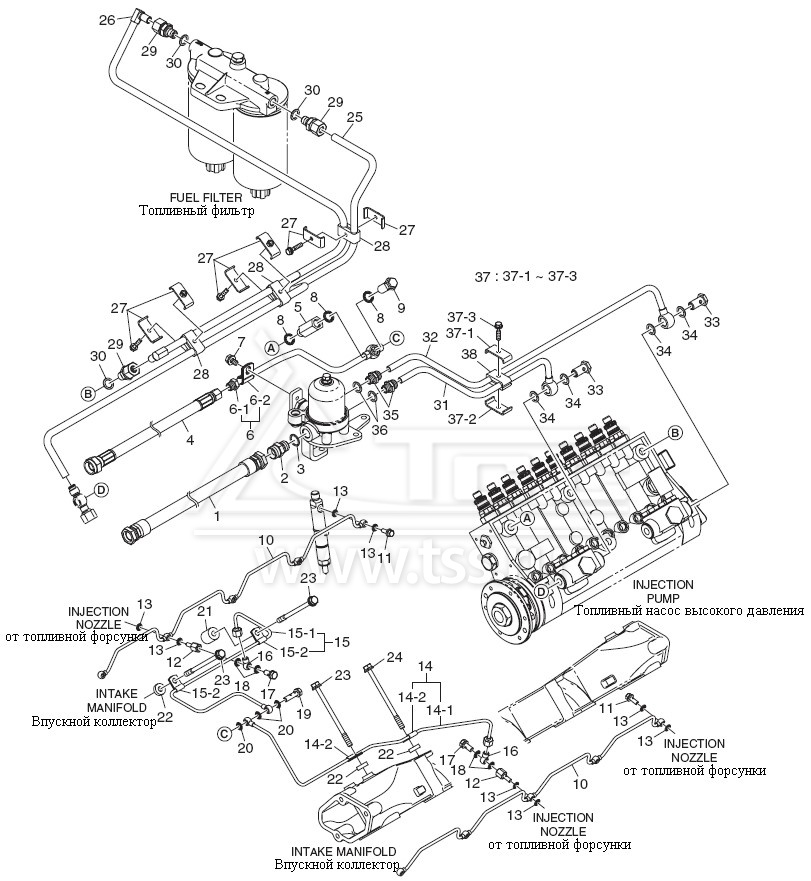

Топливные трубки низкого давления

№ поз.

Номер

Part name

Наименование

К-во

Примеч.

DP180LB

DP180LA

1

65.96340-5061

HOSE ; RUBBER

Шланг подачи топлива

1

1

2

65.98131-0105

NIPPLE

Штуцер

1

1

3

06.56190-0712

RING ; SEAL

Шайба уплотнительная

1

1

4

65.96340-5037

HOSE ; RUBBER

Шланг дренажный

1

1

5

430201-00821

ADAPTER

Штуцер

1

1

6

420204-00479

FUEL RETURN PIPE ASS'Y

Трубка дренажная общая (комплект)

1

1

Поз.

6-1…6-2

6-1

420204-00480

PIPE ; FUEL RETURN

Трубка дренажная общая

1

1

6-2

65.97401-0110A

CLIP ; PIPE

Скоба прижимная

1

1

7

06.01923-3111

BOLT M8x16

Болт М8х16

1

1

8

65.96507-0043

RING ; SEAL A14x20

Шайба уплотнительная А14х20

3

3

9

65.11120-5002

VALVE ; OVERFLOW

Клапан дренажный

1

1

10

65.12301-5143

PIPE ; FUEL

Трубка дренажная форсунок

2

2

11

120703-00030

SCREW ; HOLLOW

Полый болт углового соединения

8

8

12

120703-00033

SCREW ; HOLLOW

Полый болт углового соединения

2

2

13

401109-00124

SEAL RING

Шайба уплотнительная

20

20

14

420204-00445

FUEL RETURN PIPE ASS'Y

Трубка дренажная правая (комплект)

1

1

Поз.

14-1…14-2

14-1

420204-00447

PIPE ; FUEL RETURN

Трубка дренажная правая

1

1

14-2

65.97401-0178

CLIP

Скоба прижимная

2

2

15

420204-00419

FUEL RETURN PIPE ASS'Y

Трубка дренажная левая (комплект)

1

1

Поз.

15-1…15-2

15-1

420204-00417

PIPE ; FUEL RETURN

Трубка дренажная левая

1

1

15-2

65.97401-0178

CLIP

Скоба прижимная

2

2

16

65.98103-0027

UNION ; BANJO

Фитинг углового соединения

2

2

17

120703-00016

SCREW ; HOLLOW

Полый болт углового соединения

2

2

18

65.96507-0001

RING ; SEAL A8x14

Шайба уплотнительная А8х14

4

4

19

120703-00034

SCREW ; HOLLOW

Полый болт углового соединения

1

1

20

65.96507-0001

RING ; SEAL A8x14

Шайба уплотнительная А8х14

3

3

21

65.91701-0184

SPACER

Втулка проставочная

1

1

22

65.91701-0121

SPACER

Втулка проставочная

3

3

23

06.01923-3133

BOLT ; HEX.

Болт с шестигранной головкой

3

3

24

06.01923-3131

BOLT ; HEX.

Болт с шестигранной головкой

1

1

25

420204-00471

PIPE ; FUEL

Трубка входная топливного фильтра

1

1

26

420204-00472

PIPE ; FUEL

Трубка выходная топливного фильтра

1

1

27

120402-00414

PIPE CLIP ASS'Y

Скоба прижимная (комплект)

3

3

28

300728-00057

INSULATOR

Прокладка прижимной скобы

3

3

29

101552-00287

NIPPLE ; UNION

Штуцер

3

3

30

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

3

3

31

420204-00407

PIPE ; FUEL

Трубка подачи топлива к заднему подкачивающему насосу

1

1

32

420204-00409

PIPE ; FUEL

Трубка подачи топлива к переднему подкачивающему насосу

1

1

33

06.78144-2204

SCREW ; HOLLOW

Полый болт углового соединения

2

2

34

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

4

4

35

06.71010-0213

FITTING ; PIPE

Фитинг трубки

2

2

36

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

2

2

37

120402-00414

PIPE CLIP ASS'Y

Скоба прижимная (комплект)

1

1

Поз.

37-1…37-3

37-1

120402-00412

CLIP ; PIPE

Скоба прижимная

1

1

37-2

120402-00413

CLIP ; PIPE

Скоба прижимная

1

1

37-3

06.01923-2917

BOLT ASS'Y M6x30

Болт М6х30

1

1

38

300728-00056

INSULATOR

Прокладка прижимной скобы

1

1
