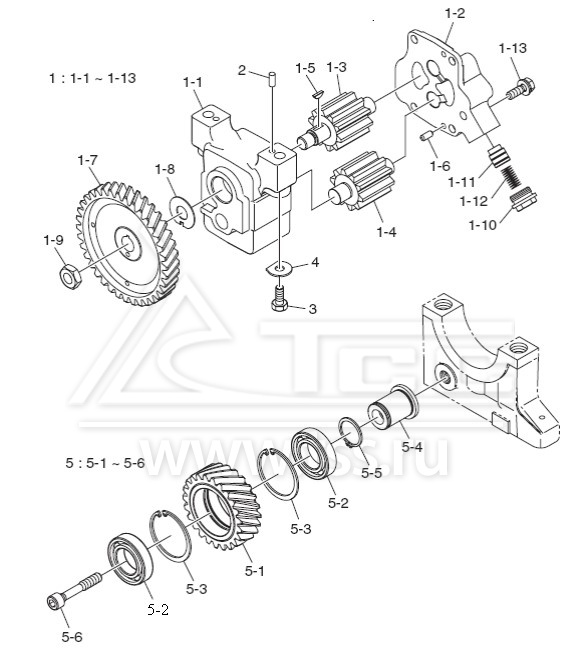

Масляный насос

№ поз.

Номер

Part name

Наименование

К-во

Примеч.

D1146T

P086TI

1

400915-00022A

OIL PUMP ASS'Y

Насос масляный в сборе

1

1

Поз.

1-1…1-13

1-1

400923-00016A

HOUSING ; OIL PUMP

Корпус масляного насоса

1

1

1-2

110508-00293

COVER ; OIL PUMP

Крышка маслонасоса задняя

1

1

1-3

65.05104-5004

GEAR ; PUMP

Вал-шестерня масляного насоса ведущая

1

1

1-4

65.05104-5005

GEAR ; PUMP

Вал-шестерня масляного насоса ведомая

1

1

1-5

06.29141-0207

KEY ; WOODRUFF

Шпонка

1

1

1-6

06.22022-0909

PIN ; DOWEL 6M6x14

Штифт центрирующий 6M6х14

2

2

1-7

65.05201-0037

GEAR ; OIL PUMP DRIVE

Шестерня привода масляного насоса

1

1

1-8

06.16050-0311

WASHER ; LOCK

Шайба стопорная

1

1

1-9

06.11053-9217

NUT ; HEX.

Гайка шестигранная

1

1

1-10

65.90310-0104

SCREW ; PLUG

Пробка резьбовая

1

1

1-11

65.05410-0007

PLUNGER ; VALVE

Плунжер предохранительного клапана

1

1

1-12

65.97601-0105

SPRING ; COMPRESSION

Пружина предохранительного клапана

1

1

1-13

06.01923-3115

BOLT ASS'Y M8x25

Болт с шестигранной головкой М8х25

4

4

2

06.22022-0907

PIN ; DOWEL 6M6x10

Штифт центрирующий 6M6х10

2

2

3

06.01013-9218

BOLT ; HEX. M10x65

Болт с шестигранной головкой М10х65

2

2

4

65.90801-0018

WASHER ; LOCK

Шайба контровочная

2

2

5

65.05200-6034

IDLE GEAR ASS'Y

Шестерня промежуточная привода масляного насоса (комплект)

1

1

Поз.

5-1…5-6

5-1

65.05204-0036

GEAR ; IDLE

Шестерня промежуточная привода масляного насоса

1

1

5-2

06.31420-0314

BEARING ; BALL

Шарикоподшипник

2

2

5-3

06.29020-0132

RING ; SNAP 55x2

Кольцо стопорное 55х2

2

2

5-4

65.05205-0018

PIN ; IDLE GEAR

Вал промежуточной шестерни привода масляного насоса

1

1

5-5

06.29010-0125

RING ; SNAP 30x2

Кольцо стопорное 30х2

1

1

5-6

65.90030-0009

BOLT ; SOCKET HEAD M10x60

Болт с внутренним шестигранником М10х60

1

1
