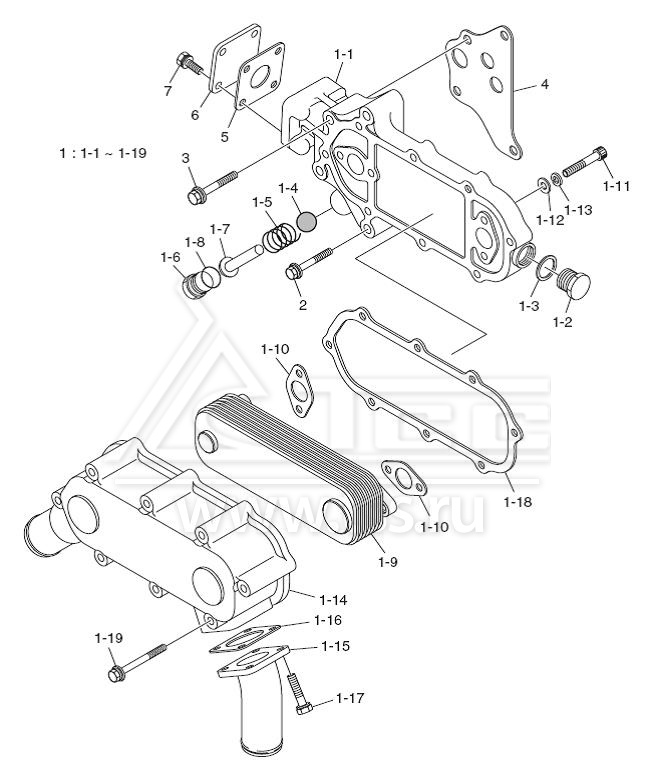

Масляный теплообменник D1146T
2 Газораспределительный механизм
3 Головка блока цилиндров
4 Кривошипно-шатунный механизм
5 Система впускная; выпускная
6 Система охлаждения
7 Система смазки
8 Система топливная
9 Система электрическая
10 Основные расходные запчасти
|
№ поз. |
Номер |
Part name |
Наименование |
К-во |
Примеч. |
|
|
D1146T |
P086TI |
|||||
|
1 |
65.05601-7137B |
OIL COOLER ASS'Y |
Теплообменник масляный в сборе |
1 |
|
Поз. 1-1…1-19 |
|
1-1 |
65.05604-5030 |
HOUSING ; OIL COOLER |
Корпус масляного теплообменника |
1 |
|
|
|
1-2 |
65.90310-0136A |
SCREW ; PLUG |
Пробка резьбовая |
1 |
|
|
|
1-3 |
06.56190-0718 |
RING ; SEAL |
Шайба уплотнительная |
1 |
|
|
|
1-4 |
06.31641-0429 |
BALL ; BY-PASS |
Шарик перепускного клапана |
1 |
|
|
|
1-5 |
65.97601-0004 |
SPRING |
Пружина перепускного клапана |
1 |
|
|
|
1-6 |
65.90310 -0003 |
SCREW ; PLUG M26x1.5 |
Пробка резьбовая М28х1,5 |
1 |
|
|
|
1-7 |
65.05611-0001 |
PIN |
Стержень направляющий |
1 |
|
|
|
1-8 |
06.56190-0728 |
RING ; SEAL |
Кольцо уплотнительное |
1 |
|
|
|
1-9 |
65.05606-5020 |
ELEMENT ; OIL COOLER |
Сердцевина масляного теплообменника |
1 |
|
взаимозаменяемо |
|
400206-00044 |
||||||
|
1-10 |
65.96601-0018A |
GASKET ; OIL COOLER |
Прокладка сердцевины масляного теплообменника |
2 |
|
|
|
1-11 |
06.02090-0418 |
BOLT ; SOCKET HEAD M8x45 |
Болт с внутренним шестигранником М8х45 |
4 |
|
|
|
1-12 |
06.15030-0513 |
WASH ER ; PLAIN |
Шайба |
4 |
|
|
|
1-13 |
06.16110-0106 |
WASHER |
Шайба |
4 |
|
|
|
1-14 |
65.05605-0028A |
COVER ; OIL COOLER |
Крышка масляного теплообменника |
1 |
|
|
|
1-15 |
65.06301-0160 |
PIPE ; COOLING WATER |
Патрубок входной водяной масляного теплообменника |
1 |
|
|
|
1-16 |
65.96601-0029 |
GASKET ; FLANGE |
Прокладка входного водяного патрубка масляного теплообменника |
1 |
|
|
|
1-17 |
06.01923-3112 |
BOLT ASS'Y M8x18 |
Болт с шестигранной головкой М8х18 |
4 |
|
|
|
1-18 |
65.05902-0008A |
GASKET ; OIL COOLER COVER |
Прокладка крышки масляного теплообменника |
1 |
|
|
|
1-19 |
06.01923-3126 |
BOLT ; HEX. M8x75 |
Болт с шестигранной головкой М8х75 |
8 |
|
|
|
2 |
65.90001-6011 |
BOLT ASS'Y M10x70 |
Болт с шестигранной головкой М10х70 |
2 |
|
|
|
3 |
06.01924-3225 |
BOLT ASS'Y M10x70 |
Болт с шестигранной головкой М10х70 |
2 |
|
|
|
4 |
65.05902A0011 |
GASKET ; OIL COOLER |
Прокладка масляного теплообменника |
1 |
|
|
|
5 |
65.96601-0347 |
GASKET |
Прокладка боковой заглушки масляного теплообменника |
1 |
|
|
|
6 |
65.91605-0110 |
COVER ; BLIND |
Заглушка боковая масляного теплообменника |
1 |
|
|
|
7 |
06.01913-3112 |
BOLT ASS'Y M8x18 |
Болт с шестигранной головкой М8х18 |
4 |
|
|
