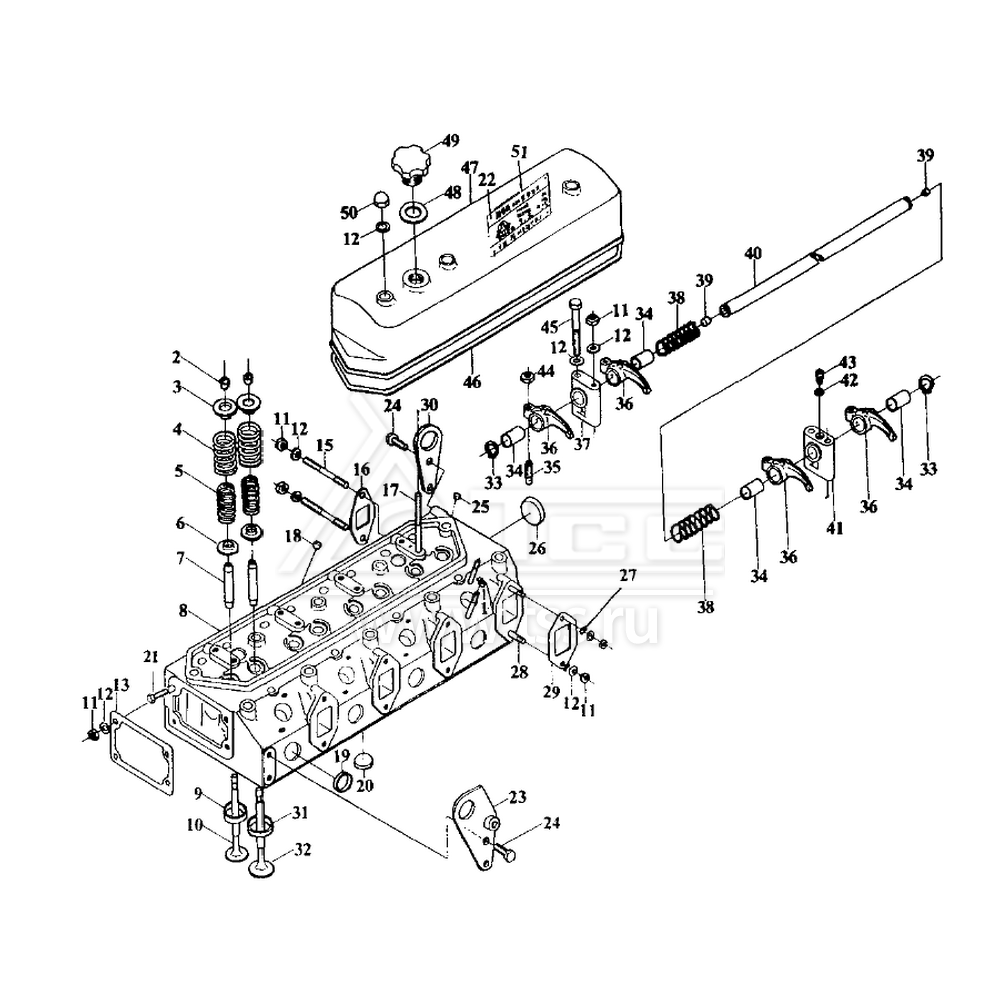

Головка цилиндров Yangdong YND485D

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

YD480-03022

Nut

Гайка форсунки

8

2

Y485-03008

Valve collet

Сухарь клапана

16

3

Y480G-03009

Valve spring seat (upper)

Тарелка пружины клапана верхняя

8

4

Y480G-03007

Valve spring (outer)

Пружина клапана наружная

8

5

Y480G-03017

Valve spring (inner)

Пружина клапана внутренняя

8

6

YND485Q-03018

Valve spring seat (lower)

Тарелка пружины клапана нижняя

8

7

YND385Q-03102

Valve stem guide

Втулка направляющая клапана

8

8

YND485Q-03101

Cylinder head

Головка цилиндров

1

9

Y480G-03104

Exhaust valve seat

Седло выпускного клапана

4

10

YD480-03015

Exhaust valve

Клапан выпускной

4

11

GB/T6170-2000

Nut

Гайка

12

12

GB848-85

Washer

Шайба

32

13

Y480G-03016

Thermostat housing gasket

Прокладка копуса термостата

1

15

GB898-88

Stud

Шпилька

8

16

YND485Q-03006

Exhaust pipe gasket

Прокладка выпускного коллектора

4

17

Y480G-03001

Rocker arm seat fixed bolt

Болт стойки вала коромысел клапанов

4

18

Y480G-01107a

Bowl-shaped plug piece Ø10

Пробка сферическая Ø10

4

19

Y480G-01103

Bowl-shaped plug piece Ø25

Пробка сферическая Ø25

4

20

Y480G-03106

Bowl-shaped plug piece Ø20

Пробка сферическая Ø20

3

21

GB/T5783-2000

Bolt

Болт

8

22

GB827-86

Rivet

Заклёпка

4

23

YND485Q-03300

Front housing ring weldment

Рым подъема двигателя передний

1

24

GB/T5783-2000

Bolt

Болт

8

25

Y480G-03107

Stopper

Пробка

1

26

Y480G-01109

Bowl-shaped plug piece Ø44

Пробка сферическая Ø44

1

27

GB93-87

Washer 8

Шайба 8

40

28

YD480-03021

Stud

Шпилька

8

29

YND485Q-03013

Intake pipe gasket

Прокладка впускного коллектора

4

30

Y480G-03012a

Rear housing ring

Рым подъема двигателя задний

1

31

Y480G-03103

Intake valve seat

Седло впускного клапана

4

32

YD480-03014

Intake valve

Клапан впускной

4

33

GB894.1-86

Check ring

Кольцо стопорное

2

34

YND485Q-03211

Rocker arm bush

Втулка коромысла клапана

8

35

Y485-03201

Valve clearance adjusting screw

Винт регулировочный коромысла клапана

8

36

YND485Q-03212

Valve rocker arm

Коромысло клапана

8

37

YND485Q-03202

Rockshaft carrier

Стойка вала коромысел клапанов

3

38

YND485Q-03204

Rockshaft spring

Пружина разделительная коромысел клапанов

3

39

Y480G-01105b

Stopper (1) Ø12

Пробка (1) Ø12

2

40

YND485Q-03205

Rockshaft

Вал коромысел влапанов

1

41

YND485Q-03207

Rockshaft rear carrier

Стойка вала коромысел клапанов задняя

1

42

GB848-85

Washer

Шайба

9

43

Y480G-03206

Rockshaft locating screw

Винт фиксации вала коромысел клапанов

1

44

GB/T6171-2000

Nut

Гайка

8

45

GB/T6171-2000

Bolt

Болт

4

46

YND485Q-03005

Cylinder head bonnet gasket

Прокладка крышки головки цилиндров

1

47

YND485Q-03004

Cylinder head bonnet

Крышка головки цилиндров

1

48

Y480G-03003a

Filler cap gasket

Прокладка уплотнительная крышки маслозаливной горловины

1

49

Y480G-03002

Filler cap

Крышка маслозаливной горловины

1

50

GB923-88

Cap nut

Гайка колпачковая

4

51

YND485Q-03023

Name plate

Табличка

1
