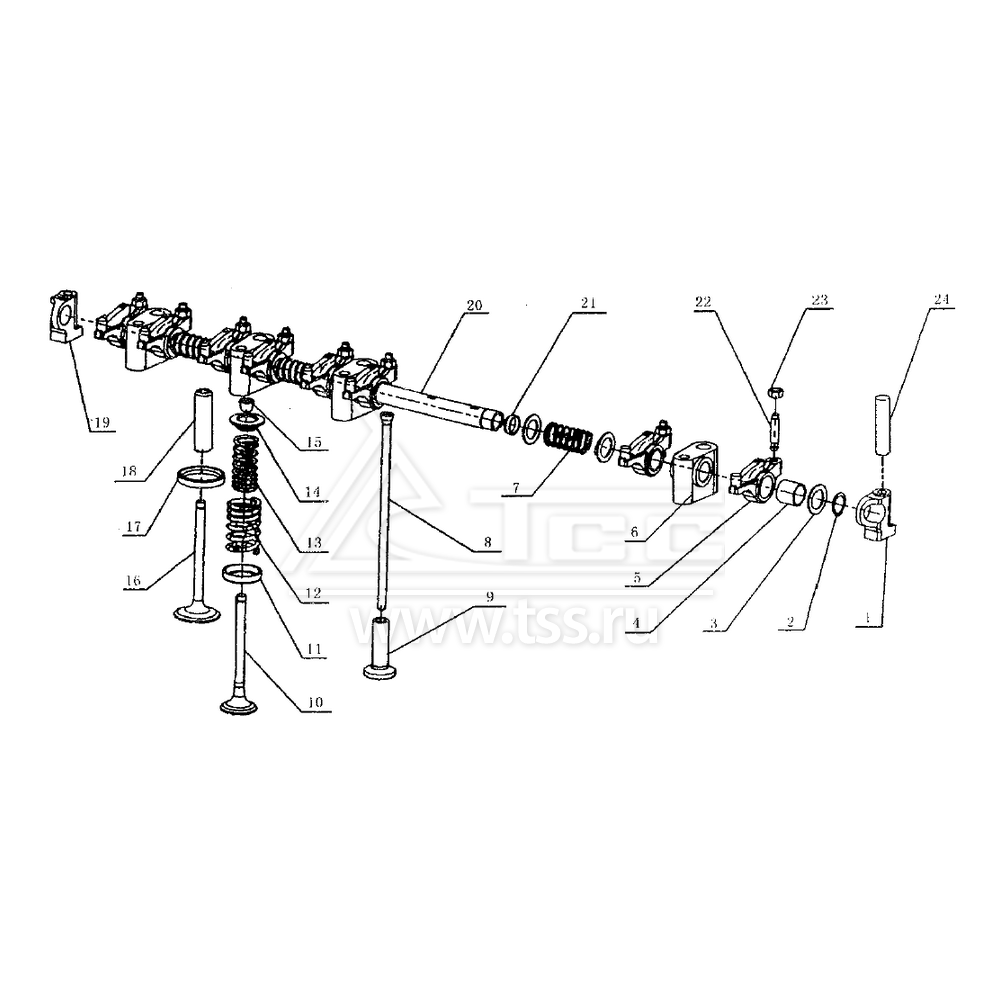

Клапанный механизм TSS Diesel TDY 25 4L; TDY 30 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

Y4100Q-03206

Rear bracket, rocker arm shaft

Опора задняя вала коромысел клапанов

1

2

GB894.2-86

Circlip for hole

Стопорное кольцо для отверстий

2

3

Y4100Q-03205

Washer

Шайба

8

4

Y4100Q-03208

Bushing, rocker arm

Втулка коромысла клапана

8

5

Y4100Q-03203

Rocker arm

Коромысло клапана

8

6

Y4100Q-03207

Rocker arm shaft bracket

Стойка вала коромысел клапанов

4

7

Y4100Q-03204

Spring, rocker arm shaft

Пружина распорная коромысел клапанов

3

8

Y4100Q-06003

Push rod

Штанга толкателя

8

9

Y4100Q-06002

Tappet

Толкатель

8

10

Y4100Q-03015

Exhaust valve

Клапан выпускной

4

11

Y4100Q-03104

Seat insert, exhaust valve

Седло выпускного клапана

4

12

Y4100Q-03007

Valve spring outer

Пружина клапана внешняя

8

13

Y4100Q-03017

Valve spring inner

Пружина клапана внутренняя

8

14

Y4100Q-03009

Top seat valve spring

Тарелка пружины клапана верхняя

8

15

Y4100Q-03008

Collet, valve

Сухарь клапана

16

16

Y4100Q-03014

Inlet valve

Клапан впускной

4

17

Y4100Q-03103

Seat insert, inlet valve

Седло впускного клапана

4

18

Y4100Q-03102

Guide valve

Втулка направляющая клапана

8

19

Y4100Q-03202

Front bracket, rocker arm shaft

Опора передняя вала коромысел клапанов

1

20

Y4100Q-03211

Rocker arm shaft

Вал коромысел клапанов

1

21

Y4100Q-03212

Plug

Пробка

2

22

Y4100Q-03201

Adjusting screw, rocker arm

Винт регулировочный коромысла клапана

8

23

GB171-86

Nut

Гайка контровочная

8

24

GB898-88

Stud

Шпилька

2
