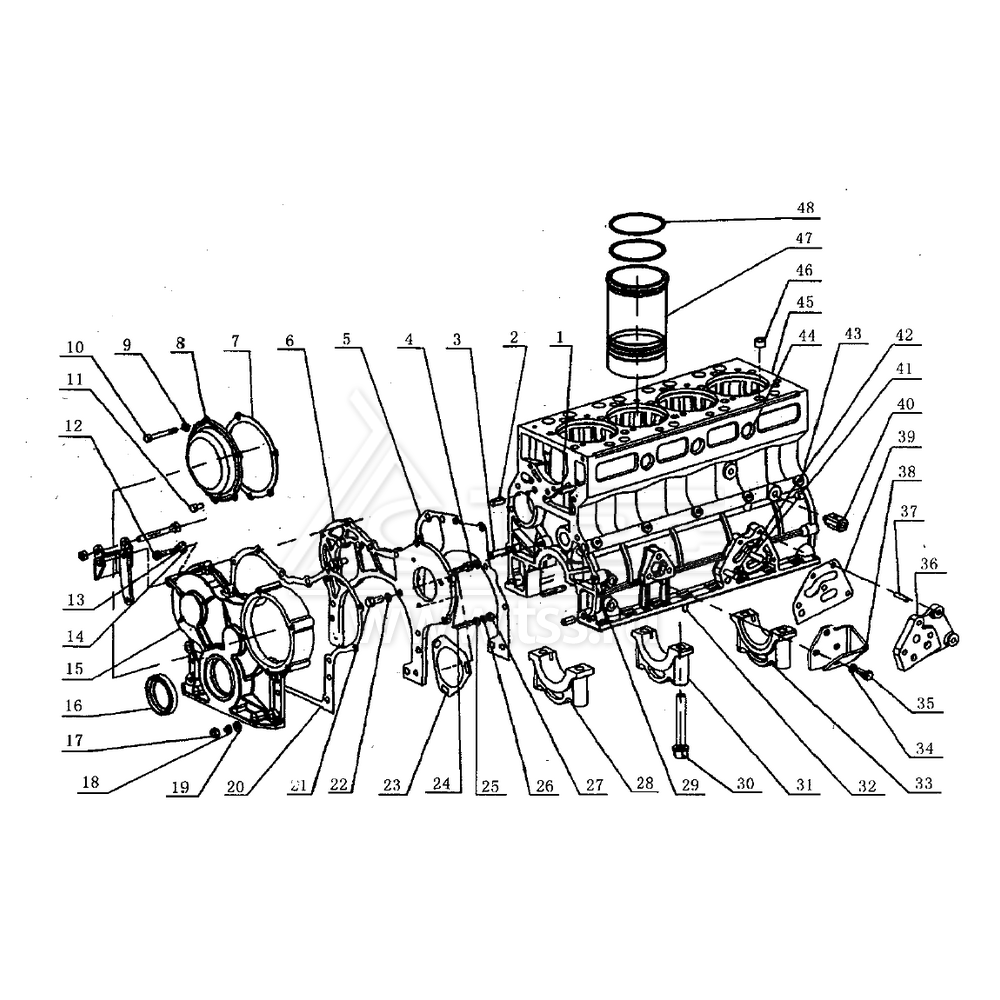

Блок цилиндров (вид спереди-слева) TSS Diesel TDY 25 4L; TDY 30 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

GB898-76

Stud

Шпилька

4

2

GB119-86

Dowel pin

Штифт направляющий

2

3

GB898-76

Stud

Шпилька

5

4

Y4100Q-01011

Jet

Форсунка масляная

1

5

Y4100Q-01001

Gasket, gear case to block

Прокладка корпуса шестерен

1

6

Y4100Q-02001

Gear case

Корпус шестерен

1

7

Y4100Q-02016

Gasket, fuel injection pump gear cover

Прокладка крышки шестерни привода топливного насоса высокого давления

1

8

Y4100Q-02017

Cover, fuel injection pump gear

Крышка шестерни привода топливного насоса высокого давления

1

9

GB97-76

Washer

Шайба

3

10

GB21-76

Bolt

Болт

3

11

GB5782-86

Bolt

Болт

2

12

GB21-76

Bolt

Болт

3

13

GB93-87

Spring washer

Шайба пружинная

8

14

GB97-76

Washer

Шайба

8

15

Y4100Q-02013

Cover, gear case

Крышка корпуса шестерен

1

16

HG4-692-67

Oil seal

Сальник коленвала передний

1

17

GB6170-86

Hexagon nut

Гайка шестигранная

5

18

GB93-87

Spring washer

Шайба пружинная

5

19

GB97-76

Washer

Шайба

5

20

Y4100Q-02014

Gasket, gear case cover

Прокладка крышки корпуса шестерен

1

21

GB5783-86

Bolt

Болт

3

22

GB93-87

Spring washer

Шайба пружинная

3

23

Y4100Q-02002

Gasket, fuel injection pump

Прокладка фланца топливного насоса высокого давления

1

24

GB897-88

Stud

Шпилька

3

25

GB93-87

Spring washer

Шайба пружинная

1

26

GB97-76

Washer

Шайба

3

27

GB6170-86

Nut

Гайка

17

28

Y4100Q-01112

Main bearing cap, front

Крышка коренного подшипника коленчатого вала передняя

1

29

Y4100Q-01101

Plug

Пробка

1

30

Y4100Q-01115

Stud, main bearing cap

Шпилька крышки коренного подшипника коленчатого вала

10

31

Y4100Q-01113

Main bearing cap middle

Крышка коренного подшипника коленчатого вала средняя

3

32

GB898-88

Stud

Шпилька

2

33

Y4100Q-01114

Main bearing cap rear

Крышка коренного подшипника коленчатого вала задняя

1

34

GB93-87

Spring washer

Шайба пружинная

29

35

GB21-76

Bolt

Болт

3

36

Y4100Q-09001

Connecting plate, oil filter

Пластина установочная масляного фильтра

1

37

GB898-88

Stud

Шпилька

3

38

Y4100Q-01012

Front engine bracket, right

Опора двигателя передняя правая

1

39

Y4100Q-01004

Gasket, oil filter connecting plate

Прокладка установочной пластины масляного фильтра

1

40

YS1A480Q-5-01500

Adapter, oil pressure transducer and alarmer

Штуцер датчика давления масла

1

41

GB898-88

Stud

Шпилька

2

42

GB898-88

Stud

Шпилька

2

43

Y4100Q-01103

Plug

Пробка

6

44

Y480G-01104

Plug

Пробка

4

45

Y4100Q-01111

Cylinder block

Блок цилиндров

1

46

Y4100Q-01102

Dowel bush

Втулка направляющая

2

47

Y4100Q-01003

Cylinder liner

Гильза цилиндра

4

48

Y4100Q-01010

Seal ring, cylinder liner

Кольцо уплотнительное гильзы цилиндра

8
