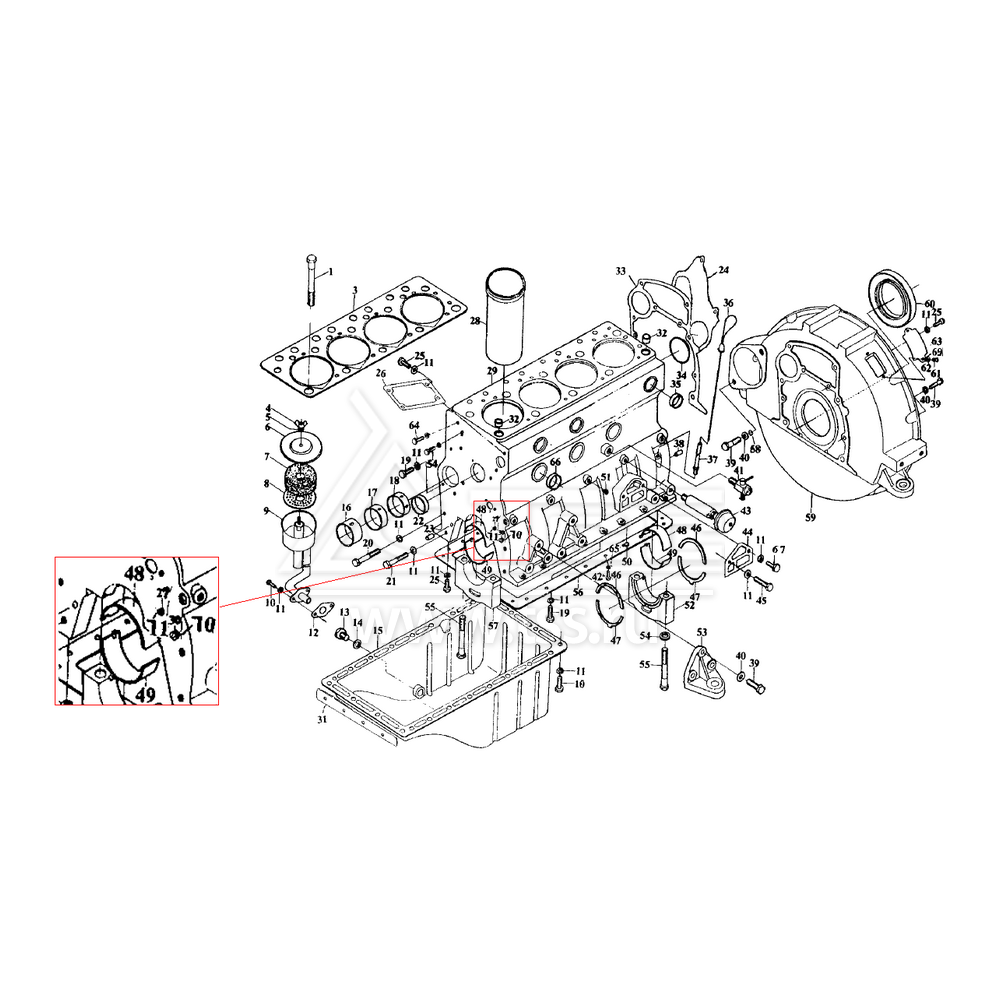

Блок цилиндров TSS Diesel TDY 15 4L

№ поз.

Номер.

Description

Наименование

К-во

Примечание

1

YD1 485-01005a

Cylinder head bolt

Болт головки цилиндров

10

3

YND485Q-01002

Cylinder head gasket

Прокладка головки цилиндров

1

4

GB62-88

Butterfly nut

Гайка барашковая

1

5

GB848-85

Washer

Шайба

1

6

Y480G-01201

Respirator cover

Крышка устройства вентиляции картера

1

7

Y380Q-37-01203

Filter gauze

Фильтроэлемент сетчатый системы вентиляции картера

1

8

Y480G-01202

Respirator partition

Диск разделительный системы вентиляции картера

1

9

YND485Q-01210a

Respirator weldment

Корпус системы вентиляции картера

1

10

GB/T5783-2000

Bolt

Болт

1

11

GB848-85

Washer

Шайба

48

12

YND485Q-01022

Respirator gasket

Прокладка системы вентиляции картера

1

13

Y480G-01703

Oil drain plug

Пробка сливная масляного поддона

1

14

Y480G-01704

Washer

Шайба уплотнительная

1

15

YND485Q-01701

Oil sump

Поддон масляный

1

любой

YND485Q-01701B

16

Y480G-01024

Front camshaft bush

Втулка распределительного вала передняя

1

17

Y380Q-37-01025

Middle camshaft bush

Втулка распределительного вала средняя

1

18

Y480G-01026

Rear camshaft bush

Втулка распределительного вала задняя

1

19

GB/T5783-2000

Bolt

Болт

7

20

GB/T5782-2000

Bolt

Болт

5

21

GB/T5782-2000

Bolt

Болт

2

22

Y485-01109

Bowl-shaped plug piece Ø50

Пробка сферическая Ø50

2

23

GB/T119.1-2000

Pin

Штифт

1

24

YND485Q-01001

Timing gear case gasket

Прокладка корпуса шестерен

1

25

GB/T783-2000

Bolt

Болт

3

26

YND485Q-01013

Washer of water pump back cover

Прокладка задней крышки водяного насоса

1

27

YND485Q-01028

Sleeve (first)

Втулка направляющая 1

1

28

YND485Q-01003

Cylinder sleeve

Гильза цилиндра

4

29

YND485Q-01111а

Engine body

Блок цилиндров

1

30

YND485Q-01029

Sleeve (second)

Втулка направляющая 2

1

31

YND485Q-01709

Straighthen plate of oil sump

Планка усиливающая масляного поддона

2

32

YND485Q-01102

Locating sleeve

Втулка направляющая

2

33

YND485Q-01009

Flywheel housing gasket

Прокладка картера маховика

1

34

Y480G-01101

Plug piece

Пробка

1

35

Y480G-01103

Bowl-shaped plug piece Ø25

Пробка сферическая Ø25

4

36

Y380Q-9-01400a

Oil level dipstick

Щум масла

1

37

YND485Q-01600

Dipstick sleeve weldment

Трубка щупа масла

1

38

GB/T119.1-2000

Pin

Штифт

2

39

GB/T573-2000

Bolt

Болт

14

40

GB848-85

Washer

Шайба

14

41

Y485Q-16-01300

Water drain cock

Кран слива охлаждающей жидкости

1

42

GB/T5783-2000

Bolt

Болт

26

43

Y480G-01500

Sensor for oil gauge

Датчик давления масла

1

44

Y480G-01004

Oil filter gasket

Прокладка масляного фильтра

1

45

GB/T5782-2000

Bolt

Болт

1

46

YND485Q-01007

Upper thrust piece of crancshaft

Полукольцо упорного подшипника коленчатого вала верхнее

2

47

YND485Q-01008

Lower thrust piece of crancshaft

Полукольцо упорного подшипника коленчатого вала нижнее

2

48

YND485Q-01015

Main bearing halfshell (upper)

Вкладыш коренного подшипника коленчатого вала верхний

5

49

YND485Q-01015

Main bearing halfshell (lower)

Вкладыш коренного подшипника коленчатого вала нижний

5

50

YND485Q-01103

Bowl-shaped plug piece Ø22

Пробка сферическая Ø22

1

51

Y480G-01106a

Stopper (II)

Пробка (II)

4

52

YND485Q-01113

Rear main bearing cap

Крышка заднего коренного подшипника коленчатого вала

1

53

YND485Q-01017

Stand bar

Опора двигателя

2

54

GB/T5782-2000

Bolt

Болт

1

55

YND485Q-01115

Main bearing cap bolt

Болт крышки коренного подшипника коленчатого вала

10

56

YND485Q-01018

Oil sump gasket

Прокладка масляного поддона

1

57

YND485Q-01112

Main bearing cap

Крышка коренного подшипника коленчатого вала

4

58

YND485Q-01105

Stopper (I)

Пробка (I)

4

59

YND485Q-01010

Flywheel housing

Картер маховика

1

60

HG4-692-67

Cased rubber oil seal

Сальник коленчатого вала задний

1

61

GB/T818-2000

Screw

Болт

2

62

GB97.1-85

Washer

Шайба

2

63

Y480G-01019

Cover plate

Крышка смотрового окна картера маховика

1

64

GB/T5782-2000

Bolt

Болт

2

65

GB93-87

Washer

Шайба

48

66

Y480G-01104

Bowl-shaped plug piece

Пробка сферическая Ø32

8

67

GB/T5783-2000

Bolt

Болт

1

68

GB93-87

Washer

Шайба

14

69

GB93-87

Washer

Шайба

2

70

GB3452.1-92

O-ring seal

Кольцо уплотнительное круглого сечения

1

71

GB3452.1-92

O-ring seal

Кольцо уплотнительное круглого сечения

1
