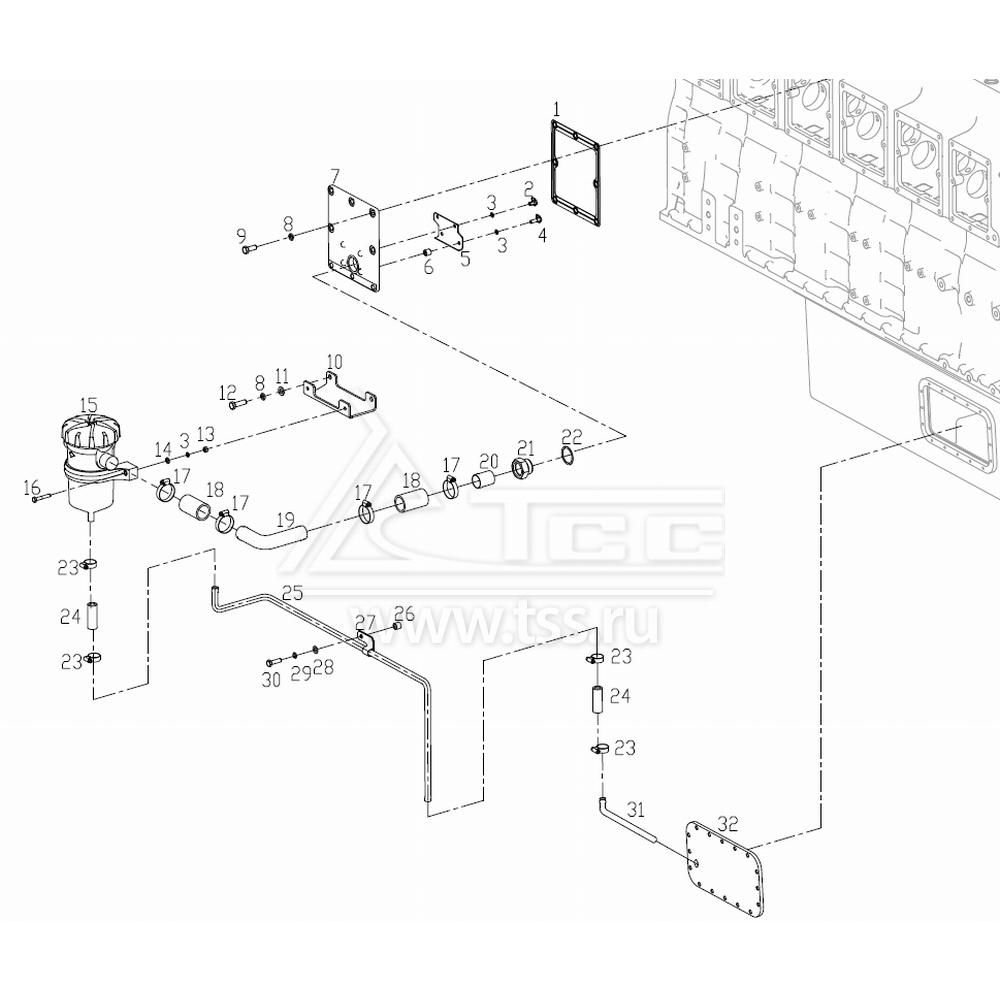

Система вентиляции картера TSS Diesel TDS660-6LTE
2 Газораспределительный механизм
3 Головка блока цилиндров
4 Кривошипно-шатунный механизм
5 Система впускная; выпускная
6 Система охлаждения
7 Система смазки
8 Система топливная
9 Основные расходные запчасти
|
№ поз. |
Номер |
Description |
Наименование |
К-во |
Примечание |
|
1 |
W02F-109-01 |
COVER GASKET |
Прокладка крышки картера распределительного вала |
1 |
|
|
2 |
B00001881 |
HEX HEAD BOLT WITH WIRE HOLE ON HEAD |
Болт с шестигранной головкой с контровочным отверстием |
2 |
|
|
3 |
B00001253 |
SPRING WASHER |
Шайба пружинная |
8 |
|
|
4 |
B00004189 |
HEX HEAD BOLT WITH WIRE HOLE ON HEAD |
Болт с шестигранной головкой с контровочным отверстием |
2 |
|
|
5 |
W02E-119-01 |
OIL BAFFLE |
Пластина маслоотражающая |
1 |
|
|
6 |
W02E-115-01 |
SPACER |
Втулка проставочная |
2 |
|
|
7 |
W02E-116-02 |
COVER |
Крышка отсека распределительного вала |
1 |
|
|
8 |
B00001239 |
SPRING WASHER |
Шайба пружинная |
10 |
|
|
9 |
B00000541 |
HEXAGON HEAD BOLT |
Болт с шестигранной головкой |
8 |
|
|
10 |
W02E-114-02 |
CRANKCASE FILTER BRACKET |
Кронштейн сепаратора масла картерных газов |
1 |
|
|
11 |
B00001278 |
PLAIN WASHER |
Шайба |
2 |
|
|
12 |
B00000547 |
HEXAGON HEAD BOLT |
Болт с шестигранной головкой |
2 |
|
|
13 |
B00000793 |
HEXAGON NUT (TYPE 1) |
Гайка шестигранная (тип 1) |
2 |
|
|
14 |
B00001299 |
PLAIN WASHER |
Шайба |
4 |
|
|
15 |
W02E-004-01 |
CRANKCASE FILTER ASSY |
Сепаратор масла картерных газов |
1 |
|
|
16 |
B00000485 |
HEXAGON HEAD BOLT |
Болт с шестигранной головкой |
2 |
|
|
17 |
B00001571 |
CLAMP |
Хомут |
4 |
|
|
18 |
B00002388 |
WATER HOSE |
Шланг соединительный |
2 |
|
|
19 |
W02E-126-01 |
CRANKCASE FILTER INLET TUBE |
Трубка входная 2 сепаратора картерных газов |
1 |
|
|
20 |
W02E-118-01 |
OUTLET TUBE |
Трубка входная 1 сепаратора картерных газов |
1 |
|
|
21 |
W02E-006-01 |
OUTLET TUBE ASSY |
Штуцер трубки 1 сепаратора картерных газов |
1 |
|
|
22 |
W02A-140-01 |
WASHER |
Шайба уплотнительная |
1 |
|
|
23 |
B00001565 |
CLAMP |
Хомут |
4 |
|
|
24 |
W02E-124-01 |
WATER HOSE |
Шланг соединительный |
4 |
|
|
25 |
W02E-120-02 |
OIL RETURN PIPE, CRANKCASE VENT FILTER |
Трубка 1 слива из сепаратора масла |
1 |
|
|
26 |
W02E-125-01 |
SPACER |
Втулка проставочная |
1 |
|
|
27 |
W02E-123-01 |
CLAMP |
Скоба прижимная |
1 |
|
|
28 |
B00001275 |
PLAIN WASHER |
Шайба |
1 |
|
|
29 |
B00001237 |
SPRING WASHER |
Шайба пружинная |
1 |
|
|
30 |
B00000512 |
HEXAGON HEAD BOLT |
Болт с шестигранной головкой |
1 |
|
|
31 |
W02E-122-01 |
OIL RETURN PIPE |
Трубка 2 слива из сепаратора масла |
1 |
|
|
32 |
W02E-007-01 |
COVER ASSY (WELDED) |
Крышка боковая масляного поддона в сборе |
1 |
|
