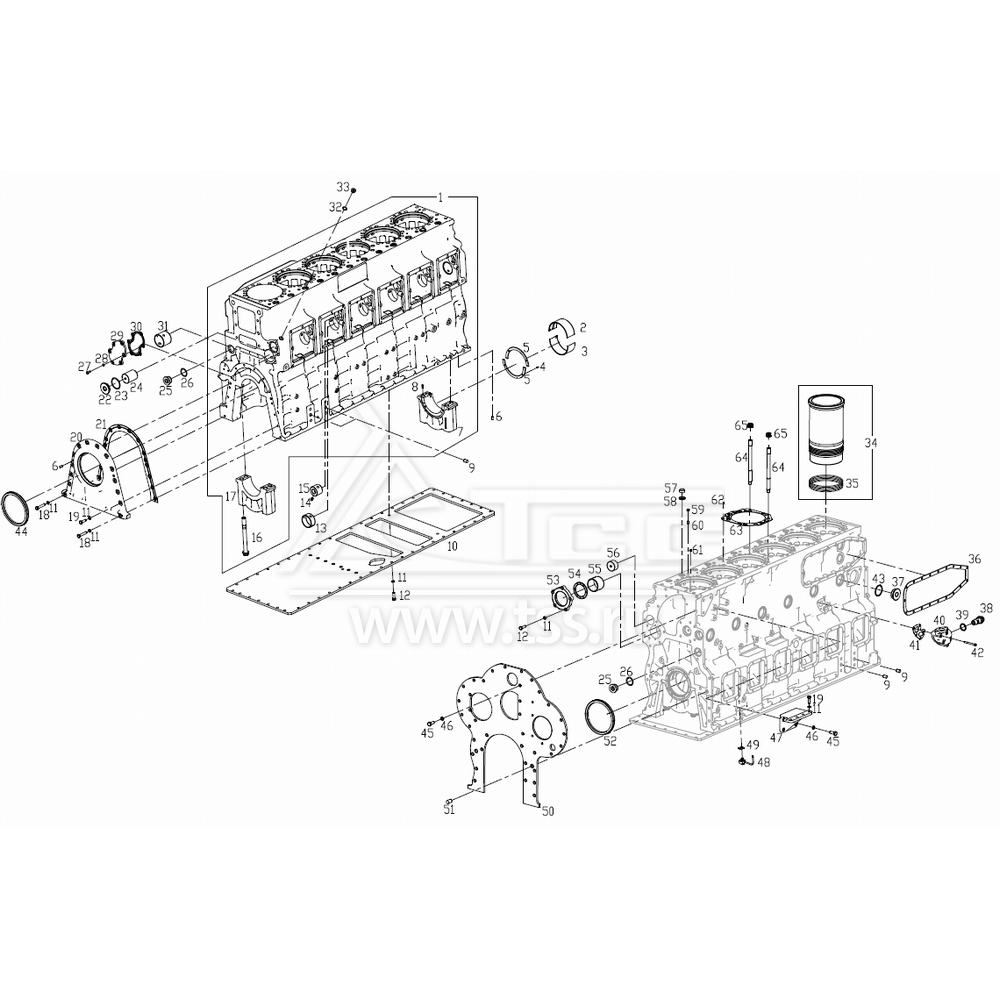

Блок цилиндров SDEC SC33W990D2

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

W02A-001-01

CYLINDER BLOCK ASSY (MACHINED)

Блок цилиндров в сборе

1

 1.1

W02A-101-01

CYLINDER BLOCK

Блок цилиндров

1

2

W02A-119-01

MAIN BEARING, UPPER

Вкладыш коренного подшипника коленчатого вала верхний

7

3

W02A-120-01

MAIN BEARING, LOWER

Вкладыш коренного подшипника коленчатого вала нижний

7

4

B00000118

SPRING PIN

Штифт

4

5

W02A-118-01

THRUST BEARING, CRANKSHAFT

Полукольцо упорного подшипника коленчатого вала

4

6

B00000098

SPRING PIN

Штифт

4

7

W02A-104-01

CAP, THRUST BEARING

Крышка коренного и упорного подшипников коленчатого вала

1

8

G02-134-01

DOWEL PIN

Штифт направляющий

1

9

B00000105

SPRING PIN

Штифт

4

10

W02A-134-01

BEDPLATE, CYLINDER BLOCK

Пластина маслоотражательная масляного поддона

1

11

B00001239

WASHER

Шайба

25

12

B00000547

HEXAGON HEAD BOLT

Болт с шестигранной головкой

7

13

W02A-113-01

BUSHING, CAMSHAFT

Втулка распределительного вала

5

14

W02A-127-01

DOWEL PIN

Штифт направляющий

5

15

W02A-126-01

VALVE SEAT INSERT,ROLLER

Ролик вала коромысел толкателей клапанов

5

16

W02A-106-01

BOLT, MAIN BEARING

Болт крышки коренного подшипника коленчатого вала

28

17

W02A-105-01

CAP, MAIN BEARING

Крышка коренного подшипника коленчатого вала

6

18

B00000555

HEXAGON HEAD BOLT

Болт с шестигранной головкой

2

19

B00000544

HEXAGON HEAD BOLT

Болт с шестигранной головкой

16

20

W02A-137-01

FRONT COVER

Корпус переднего сальника коленчатого вала

1

21

W02A-148-01

GASKET, FRONT COVER

Прокладка корпуса переднего сальника коленчатого вала

1

22

W02A-129-01

DRAIN PLUG

Заглушка передняя вала коромысел толкателей клапанов

1

23

W02A-131-01

COPPER WASHER ,DRAIN PLUG

Шайба медная передней заглушки вала коромысел толкателей клапанов

1

24

W02A-125-01

ROLLER BASE

Ролик передний вала коромысел толкателей клапанов

1

25

B00001712

HEX SOCKET PIPE PLUG

Пробка резьбовая с внутренним шестигранником

2

26

W02A-140-01

WASHER

Шайба

2

27

B00000631

HEXAGON HEAD BOLT

Болт с шестигранной головкой

6

28

B00001253

WASHER

Шайба

6

29

W02A-149-01

CAMSHAFT BEARING CAP

Крышка передняя распределительного вала и вала коромысел толкателей клапанов

1

30

W02A-150-01

GASKET,CAMSHAFT BEARING CAP

Прокладка крышки распределительного вала и вала коромысел толкателей клапанов

1

31

W02A-111-01

BUSHING , CAMSHAFT

Втулка распределительного вала передняя

1

32

B00001835

COPPER WASHER

Шайба медная

2

33

B00001706

HEX SOCKET PIPE PLUG

Пробка резьбовая с внутренним шестигранником

2

34

W02A-102-01

CYLINDER LINER

Гильза цилиндра

6

35

W02A-117-01

SEAL, CYLINDER LINER

Кольцо уплотнительное гильзы цилиндра

18

36

W02A-122-01

GASKET,  OIL COOLER

Прокладка масляного теплообменника

1

37

W02A-115-01

PLUG

Пробка резьбовая с внутренним шестигранником

6

38

W02A-002-01

PRESSURE REGULATOR ASSY

Клапан редукционный давления масла в сборе

1

39

B00004582

RUBBER COATED HARD WASHER

Шайба обрезиненная

1

40

W02A-142-01

OIL PRESSURE CONTROL VALVE SEAT

Корпус редукционного клапана давления масла

1

41

W02A-147-01

OIL PRESSURE CONTROL VALVE SEAT

Переходник корпуса редукционного клапана давления масла

1

42

B00002165

SIX ANGLE BOLT FLANGE

Болт с шестигранной головкой с фланцем

5

43

W02A-116-01

PLUG ,WASHER

Шайба уплотнительная

6

44

W02A-132-01

CRANKSHAFT SEAL, FRONT

Сальник передний коленчатого вала

1

45

B00004170

HEXAGON HEAD BOLT

Болт с шестигранной головкой

11

46

B00001241

WASHER

Шайба

11

47

W02A-121-01

BRACKET, FUEL FILTER

Кронштейн топливного фильтра

1

48

W02A-003-01

ORIFICE ASSY, PISTON COOLING JET

Форсунка масляная охлаждения поршня в сборе

6

49

W02A-141-01

GASKET, NOZZLE-INJECTOR

Прокладка масляной форсунки охлаждения поршня

6

50

W02A-103-01

PLATE, CYLINDER BLOCK

Крышка корпуса маховика и шестерен

1

51

B00004990

SPRING PIN

Штифт

2

52

W02A-133-01

CRANKSHAFT SEAL, BACK

Сальник задний коленчатого вала

1

53

W02A-130-01

CAMSHAFT THRUST BEARING

Диск прижимной упорного подшипника распределительного вала

1

54

W02A-138-01

CAMSHAFT THRUST BEARING

Упорный подшипник распределительного вала

1

55

W02A-112-01

BUSHING, CAMSHAFT

Втулка распределительного вала задняя

1

56

W02A-124-01

ROLLER BASE

Ролик задний вала коромысел толкателей клапанов

1

57

W02A-152-01

TUBE

Втулка направляющая штанги толкателя

12

58

W02A-153-01

SEAL RING

Кольцо уплотнительное

12

59

W02A-154-01

RADIATOR

Компенсатор резиновый

6

60

W02A-151-01

PIPE

Трубка масляная

6

61

B00004186

GROOVE PLUG

Пробка потайная

1

62

B00000121

SPRING PIN

Штифт

12

63

W02A-107-01

GASKET, CYLINDER HEAD

Прокладка головки цилиндра

6

64

W02A-108-01

BOLT, CYLINDER HEAD

Шпилька головки цилиндра

48

65

W02A-109-01

NUT, CYLINDER HEAD

Гайка головки цилиндра

48

66

W02A-139-01

WASHER

Шайба

1

67

B00004185

HEX SOCKET PIPE PLUG

Заглушка с внутренним шестигранником

1

68

B00004158

SPRING PIN

Штифт

2

69

B00001827

COPPER WASHER

Шайба медная

5

70

B00001704

HEX SOCKET PIPE PLUG

Пробка с внутренним шестигранником

5
