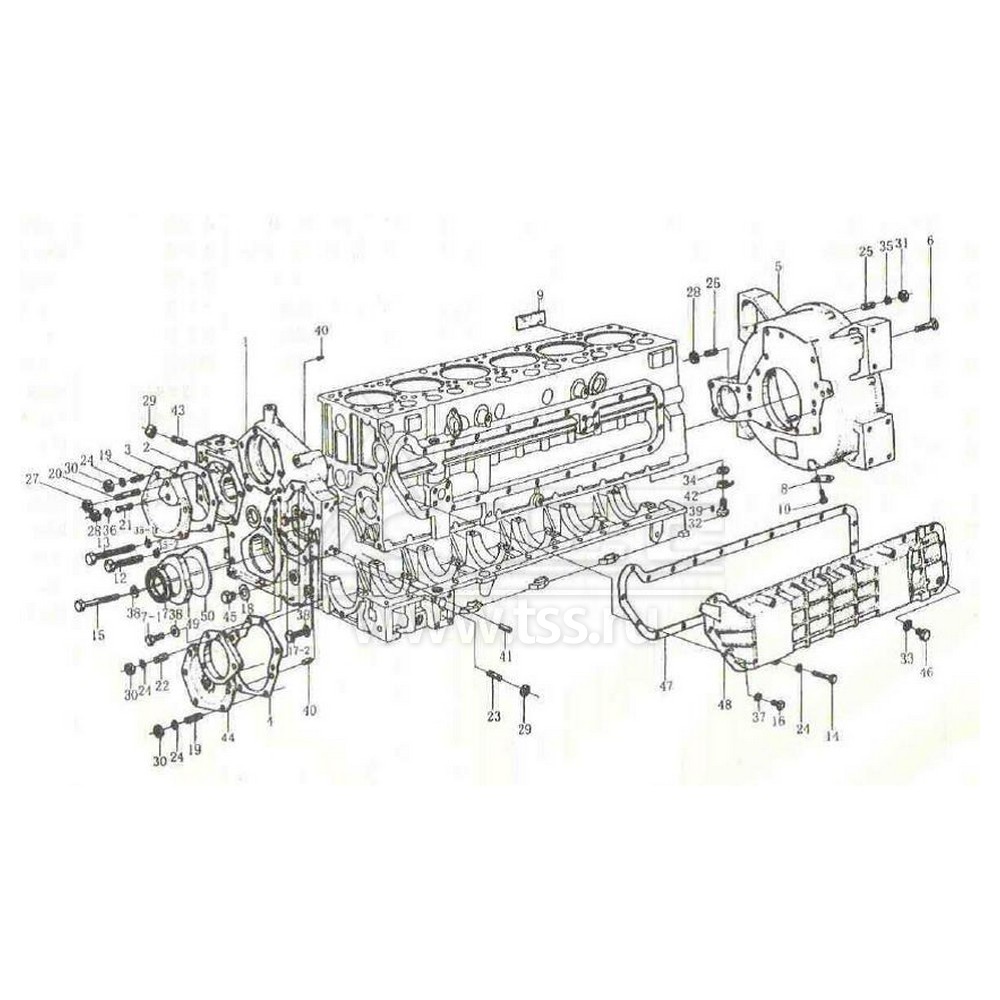

Блок цилиндров Ricardo 6126A-260D стр 2
2 Головка блока цилиндров
3 Система впускная; выпускная
4 Система охлаждения
5 Система смазки
6 Система топливная
7 Система электрическая
|
№ поз. |
Номер |
Description |
Наименование |
К-во |
Примечание. |
|
|
1 |
615 00 01 0094В |
Gear case |
Корпус приводных шестерен |
|
|
|
|
2 |
615 00 01 0191 |
Cover |
Прокладка крышки шестерни привода |
1 |
|
|
|
насоса топливного высокого давления |
||||||
|
3 |
614 01 0040 |
Joint |
Крышка шестерни привода насоса топливного высокого давления |
1 |
|
|
|
4 |
614 01 0070 |
Joint |
Прокладка крышки шестерни привода вала распределительного |
1 |
|
|
|
5 |
615 00 01 0012 |
Flywheel housing |
Корпус маховика SAE1 |
1 |
SAE1 |
|
|
5 |
615 00 01 0015 |
Flywheel housing |
Корпус маховика SAE2 |
1 |
SAE2 |
|
|
6 |
615 00 01 0101 |
Screw |
Болт |
6 |
|
|
|
6 |
615 00 01 0062 |
Screw |
Болт |
7 |
|
|
|
7 |
615 00 01 0037 |
Gasket |
Сальник вала коленчатого передний |
1 |
любой |
|
|
7 |
615 00 01 0038 |
Gasket |
Сальник вала коленчатого передний |
|
любой |
|
|
7 |
615 00 01 0046 |
Gasket |
Сальник вала коленчатого передний |
|
любой |
|
|
8 |
180 021 0011 |
Cover |
Крышка окна картера маховика |
1 |
|
|
|
9 |
612 60 00 10193 |
Plaque |
Табличка |
1 |
|
|
|
10 |
900 03 80 2511 |
Screw |
Болт |
2 |
|
|
|
11 |
900 03 80 2523 |
Screw |
Болт |
3 |
|
|
|
12 |
900 03 80 2561 |
Screw |
Болт |
6 |
|
|
|
13 |
900 03 80 2576 |
Screw |
Болт |
1 |
|
|
|
14 |
900 03 80 0458 |
Screw |
Болт |
4 |
|
|
|
15 |
900 03 80 0571 |
Screw |
Болт |
1 |
|
|
|
16 |
900 03 80 2424 |
Screw |
Болт |
19 |
|
|
|
17-1 |
900 03 86 2524 |
Screw |
Болт |
1 |
|
|
|
17-2 |
900 03 86 2532 |
Screw |
Болт |
1 |
|
|
|
18 |
900 03 09 8086 |
Joint |
Кольцо уплотнительное |
1 |
|
|
|
19 |
900 03 81 3429 |
Stud |
Шпилька |
12 |
|
|
|
20 |
900 03 81 3470 |
Stud |
Шпилька |
3 |
|
|
|
21 |
900 03 81 1531 |
Stud |
Шпилька |
1 |
|
|
|
22 |
900 03 81 3443 |
Stud |
Шпилька |
1 |
|
|
|
23 |
900 03 81 3628 |
Stud |
Шпилька |
6 |
|
|
|
24 |
900 03 93 2023 |
Spring washer |
Шайба пружинная |
43 |
|
|
|
25 |
900 03 81 3537 |
Stud |
Шпилька |
12 |
|
|
|
26 |
900 03 81 3527 |
Stud |
Шпилька |
3 |
|
|
|
27 |
900 03 88 8451 |
Nut |
Гайка |
2 |
|
|
|
28 |
900 03 88 8452 |
Nut |
Гайка |
5 |
|
|
|
29 |
900 03 88 8453 |
Nut |
Гайка |
8 |
|
|
|
30 |
900 03 87 1252 |
Nut |
Гайка |
16 |
|
|
|
31 |
900 03 87 1305 |
Nut |
Гайка |
12 |
|
|
|
32 |
900 03 96 2621 |
Female screw |
Болт с внутренним шестигранником |
6 |
|
|
|
33 |
900 03 09 8014 |
Joint |
Кольцо уплотнительное |
1 |
|
|
|
34 |
900 03 09 8015 |
Joint |
Кольцо уплотнительное |
6 |
|
|
|
35-1 |
900 03 93 2024 |
Spring washer |
Шайба пружинная |
1 |
|
|
|
35-2 |
900 03 93 1122 |
Spring washer |
Шайба пружинная |
21 |
|
|
|
36 |
900 03 93 0012 |
Gasket |
Шайба |
1 |
|
|
|
37 |
900 03 93 0271 |
Gasket |
Шайба |
1 |
|
|
|
38 |
900 03 93 2025 |
Spring washer |
Шайба пружинная |
2 |
|
|
|
39 |
900 03 90 9603 |
Dowel pin |
Штифт установочный |
6 |
|
|
|
40 |
900 03 90 1507 |
Dowel pin |
Штифт установочный |
4 |
|
|
|
41 |
900 03 90 1604 |
Dowel pin |
Штифт установочный |
6 |
|
|
|
42 |
615 60 01 0047 |
Spraying nozzle |
Форсунка охлаждения поршня в сборе |
6 |
|
|
|
43 |
900 03 81 3638 |
Stud |
Шпилька |
2 |
|
|
|
44 |
615 00 01 0008А |
Cover |
Крышка шестерни привода вала распределительного |
1 |
|
|
|
45 |
900 03 96 2051 |
Screw |
Болт |
1 |
|
|
|
46 |
900 03 96 2020 |
Joint |
Болт |
1 |
|
|
|
47 |
614 01 0084 |
Cover gasket |
Прокладка крышки боковой |
1 |
|
|
|
48 |
614 01 0083 |
Cover |
Крышка боковая |
1 |
|
|
|
49 |
AZ1500010336А |
Front oil seal seat |
Обойма сальника переднего вала коленчатого |
1 |
|
|
|
50 |
614 01 0106А |
Front oil seal pad |
Прокладка уплотнительная обоймы сальника переднего вала коленчатого |
1 |
|
|
|
* при заказе запчасти необходимо после каталожногое номера указывать модель двигателя |
||||||
