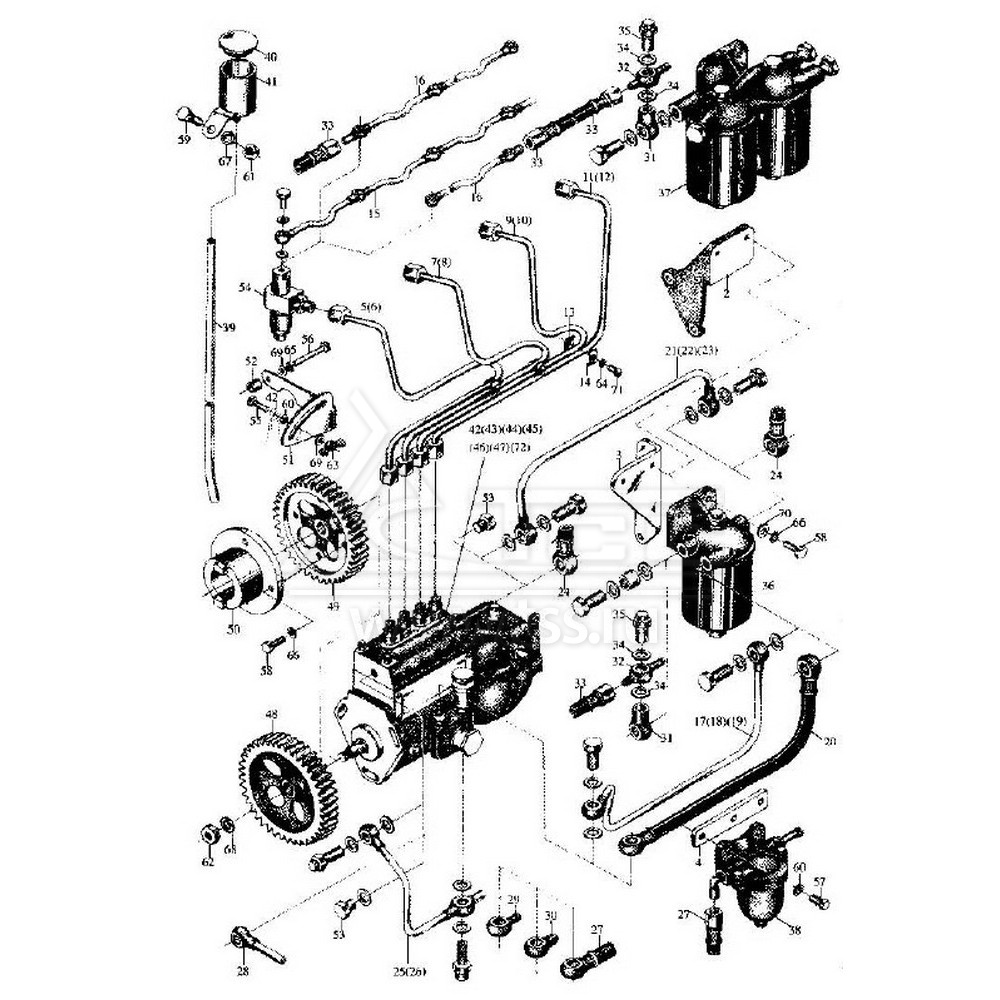

Топливная система Ricardo 495DS

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

495-10002

Sleeve

Втулка

1

5

495-10110

Fuel delivery pipe subassy., cylinder 1

Трубка высокого давления цилиндра № 1 в сборе

1

7

495-10120

Fuel delivery pipe subassy., cylinder 2

Трубка высокого давления цилиндра № 2 в сборе

1

9

495-10130

Fuel delivery pipe subassy., cylinder 3

Трубка высокого давления цилиндра № 3 в сборе

1

11

495-10140

Fuel delivery pipe subassy., cylinder 4

Трубка высокого давления цилиндра № 4 в сборе

1

13

495-10151

Pipe clamp I

Скоба прижимная I

3

14

495-10152

Pipe clamp II

Скоба прижимная II

3

15

495-10200

Injector leak off pipe assy.

Трубка дренажная форсунок в сборе

1

17

495-10310 W

Fuel inlet pipe subassy., filter

Трубка входная фильтра топливного

1

21

495-10320

Fuel inlet pipe subassy., injection pump

Трубка входная насоса топливного высокого давления

1

25

495-10330

Fuel inlet pipe subassy., supply pump

Трубка входная топливного подкачивающего насоса

1

27

475Q5-10910

Fuel inlet pipe subassy., supply pump

Трубка входная топливного подкачивающего насоса

1

Поз.27/29/30 необходимо уточнять

28

495K5-10340

Fuel leak off pipe subassy., injection pump

Наконечник дренажный топливного насоса высокого давления

1

29

495K5-10350

Fuel inlet pipe connector

Наконечник подвода топлива к подкачивающему насосу

1

Поз.27/29/30 необходимо уточнять

30

495Q3-10801

36

C0708

Fuel filter assy.

Фильтр топливный в сборе

1

CX0708-0010

Fuel filter

Фильтроэлемент фильтра топливного

1

39

495-10401

Fuel supply hose

Шланг подвода топлива

1

40

495-10402

Cap, fuel cup

Крышка топливного стакана

1

41

495-10410

Fuel cup subassy.

Стакан топливный в сборе

1

42

495-13100

Fuel injection pump subassy.

Насос топливный высокого давления

1

48

495-13001

Gear, injection pump

Шестерня привода насоса топливного высокого давления

1

54

495-14000

Fuel injector assy.

Форсунка в сборе

4

59

GB5783

Hexagon head bolt

Болт с шестигранной головкой

1

61

GB6170

Hexagon nut

Гайка шестигранная

1

62

GB6170

Hexagon nut

Гайка шестигранная

1

64

4 GB93

Spring washer

Шайба пружинная

3

67

10 GB93

Spring washer

Шайба пружинная

1

68

12 GB859

Spring washer

Шайба пружинная

1

71

M4x14 GB67

Slotted pan head screw

Болт с корончатой головкой

3
