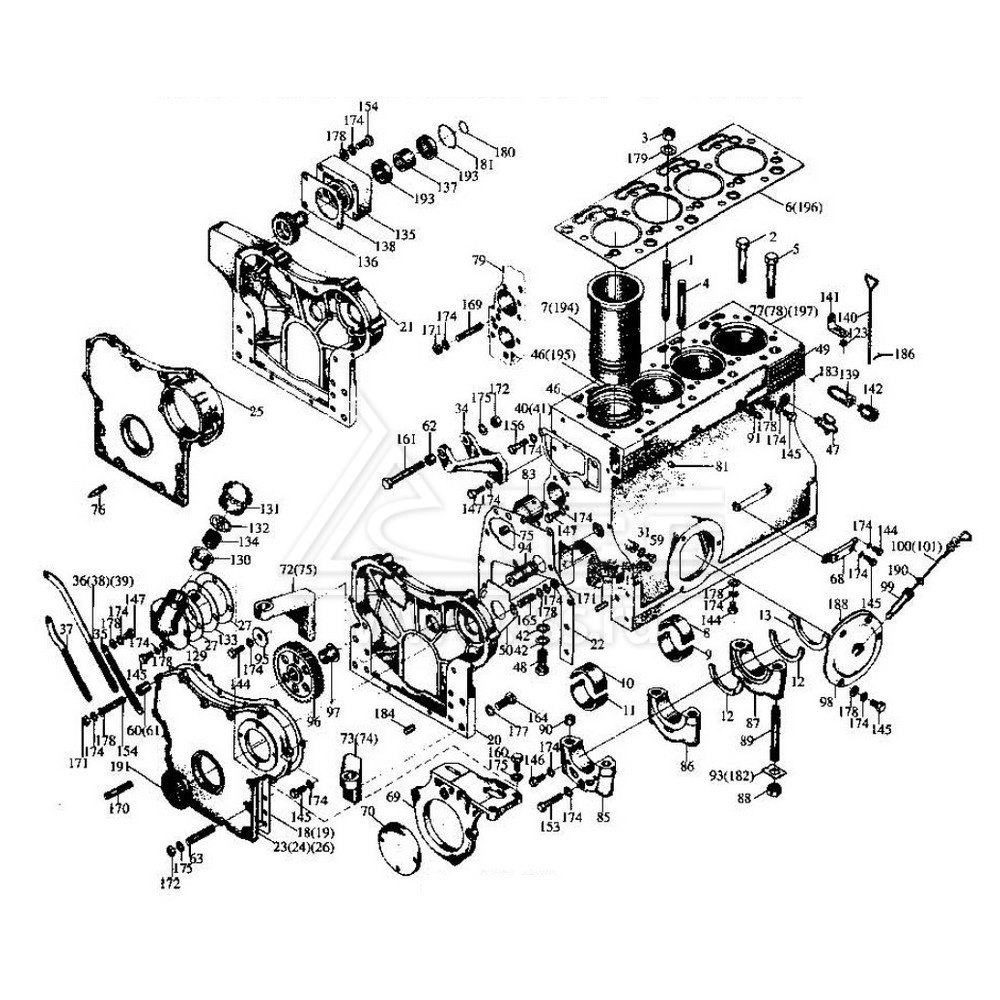

Блок цилиндров Ricardo 495DS

№ поз.

Номер

Description

Наименование

К-во

Примечание

1

495-01001

Stud, cylinder head

Шпилька головки блока цилиндров

14

3

495-01002

Nut, cylinder head

Гайка головки блока цилиндров

18

4

495-01003

Stud, cylinder head

Шпилька головки блока цилиндров

4

6

495-01004 (W)

Gasket, cylinder head

Прокладка головки блока цилиндров

1

7

495-01005 (W)

Cylinder liner

Гильза блока цилиндра

4

8

495-01006

Middle upper main bearing

Вкладыш среднего коренного подшипника коленчатого вала верхний

3

9

495-01007

Middle lower main bearing

Вкладыш среднего коренного подшипника коленчатого вала нижний

3

10

405-01008

Front/rear upper main bearing

Вкладыш переднего/заднего коренного подшипника коленчатого вала верхний

2

11

495-01009

Front/rear lower main bearing

Вкладыш переднего/заднего коренного подшипника коленчатого вала нижний

2

12

495-01010

Thrust ring, crankshaft

Полукольцо упорное коленчатого вала

2

14

495-01012 (b)

Gasket, oil sump

Прокладка масляного поддона

1

16

495-01013 W

Gasket, flywheel housing

Прокладка корпуса маховика

1

18

495-01015 W

Gasket, gear cover case

Прокладка крышки корпуса шестерен

1

20

495-01016 (b)

Gear case

Корпус шестерен

1

22

495-01017

Gasket, gear case

Прокладка корпуса шестерен

1

23

495-01018 W

Gear cover case

Крышка корпуса шестерен

1

27

495-01019

Gasket, oil filler

Прокладка маслозаливной горловины

1

28

495-01021

Gasket, oil filter bracket

Прокладка кронштейна масляного фильтра

1

31

495-01022

Washer

Шайба

2

32

495-01023 (b)

Upper side cover

Крышка верхняя боковая

2

33

495-01024 (b)

Gasket, upper side cover

Прокладка верхней боковой крышки

2

34

495-01025

Bracket, generator

Кронштейн зарядного генератора

1

35

495-01026 W

Adjusting plate, generator

Пластина регулировочная зарядного генератора

1

40

495-01027

Gasket, water pump bracket

Прокладка опорной пластины водяного насоса

1

42

495-01028

Washer

Шайба

2

43

495-01029 (A)

Nipple

Штуцер

1

46

495-01030 W

Seal, cylinder liner

Кольцо уплотнительное гильзы блока цилиндров

8

47

495-01031

Drain cock

Кран сливной

1

48

495-01032

Banjo connecting bolt

Полый болт углового соединения

1

49

495-01033

Name plate

Табличка

1

50

495-01034

Washer

Шайба

1

51

495-01035 W

Flywheel housing

Корпус маховика

1

57

495-01036

Cover

Крышка корпуса маховика нижняя

1

58

495-01037

Inspection window cover

Крышка смотрового окна картера маховика

1

59

495-01038

Plug

Пробка

1

62

495-01049 W

Spacer

Втулка

1

63

495-01066

Position stud

Шпилька установочная

2

64

495-01067

Stud

Шпилька

4

65

495-01068

Washer

Шайба

4

77

495-01101 (c)

Cylinder block

Блок цилиндров

1

80

495-01102 W

Plug

Пробка

2

81

495-01103 W

Plug

Пробка

8

82

495-01104

Plug

Пробка

1

83

495-01105

Front bushing, camshaft

Втулка распределительного вала передняя

1

84

495-01106

Middle/rear bushing, camshaft

Втулка распределительного вала средняя/задняя

2

85

495-01107 W

Front main bearing cap

Крышка переднего коренного подшипника коленчатого вала

1

86

495-01108

Middle main bearing cap

Крышка среднего коренного подшипника коленчатого вала

3

87

495-01109 W

Rear main bearing cap

Крышка заднего коренного подшипника коленчатого вала

1

88

495-01110

Main bearing nut

Гайка крышки коренного подшипника коленчатого вала

10

89

495-01111

Main bearing stud

Шпилька крышки коренного подшипника коленчатого вала

10

90

495-01112

Dowel ring, main bearing

Втулка направляющая крышки коренного подшипника коленчатого вала

10

91

495-01113 W

Plug

Заглушка

2

92

495-01114

Plug

Заглушка

1

93

495-01115 W

Lock plate

Пластина контровочная

10

94

495-01201

Shaft, idling gear

Вал промежуточной шестерни

1

95

495-01202

Washer, idling gear

Шайба упорная промежуточной шестерни

1

96

495-01211

Idling gear

Шестерня промежуточная

1

97

495-01212

Bushing, idling gear

Втулка промежуточной шестерни

1

98

495-01301

Cover

Крышка нижней боковой крышки

1

99

495-01302

Tube for dipstick

Трубка щупа масла

1

100

495-01310

Dipstick subassy.

Щуп масла в сборе

1

103

495-01401 W

Oil sump

Поддон масляный

1

111

495-01402 (A)

Adapter, oil temperature gauge

Штуцер датчика температуры масла

1

115

495-01403

Washer

Шайба уплотнительная

2

116

495-01411 (b)

Drain plug

Пробка сливная

1

129

495-01501

Elbow, oil filling

Горловина маслозаливная

1

130

495-01502

Screen casing, breather

Корпус сетчатого фильтра системы вентиляции

1

131

495-01503

Cover, breather

Крышка фильтра системы вентиляции

1

132

495-01504

Gasket, screen casing

Прокладка крышки блока  вентиляции

1

133

495-01505

Baffle and screen

Перегородка отражающая

1

134

495-01506

Screen

Сетчатый фильтр блока вентиляции

1

144

GB5783

Hexagon head bolt

Болт с шестигранной головкой

4

145

GB5783

Hexagon head bolt

Болт с шестигранной головкой

31

146

GB5783

Hexagon head bolt

Болт с шестигранной головкой

9

147

GB5783

Hexagon head bolt

Болт с шестигранной головкой

2

148

GB5783

Hexagon head bolt

Болт с шестигранной головкой

2

149

GB5783

Hexagon head bolt

Болт с шестигранной головкой

8

150

GB5782

Hexagon head bolt

Болт с шестигранной головкой

1

151

GB5782

Hexagon head bolt

Болт с шестигранной головкой

4

153

GB5782

Hexagon head bolt

Болт с шестигранной головкой

1

154

GB5782

Hexagon head bolt

Болт с шестигранной головкой

1

155

GB5782

Hexagon head bolt

Болт с шестигранной головкой

1

156

GB5782

Hexagon head bolt

Болт с шестигранной головкой

4

157

GB5782

Hexagon head bolt

Болт с шестигранной головкой

2

158

GB5782 – 8.8

Hexagon head bolt

Болт с шестигранной головкой

2

159

GB5782

Hexagon head bolt

Болт с шестигранной головкой

4

161

GB5782

Hexagon head bolt

Болт с шестигранной головкой

1

162

GB5783

Hexagon head bolt

Болт с шестигранной головкой

2

163

GB5783

Hexagon head bolt

Болт с шестигранной головкой

8

165

GB898

Stud

Шпилька

3

168

GB898

Stud

Шпилька

1

170

GB898

Stud

Шпилька

6

171

YGB6170

Hexagon nut

Гайка шестигранная

4

172

GB6170

Hexagon nut

Гайка шестигранная

9

173

GB923

Acorn nut

Гайка колпачковая

4

174

GB93

Spring washer

Шайба пружинная

69

175

GB93

Spring washer

Шайба пружинная

15

176

GB93

Spring washer

Шайба пружинная

10

178

8-140HV-ZnD GB848

Plain washer

Шайба плоская

12

179

14-140HV-ZnD GB848

Plain washer

Шайба плоская

18

183

GB827

Rivet for name plate

Заклёпка таблички

4

184

B119

Parallel pin

Штифт направляющий

2

185

B119

Parallel pin

Штифт направляющий

4

188

GB1235

O-ring

Кольцо уплотнительное круглого сечения

1
