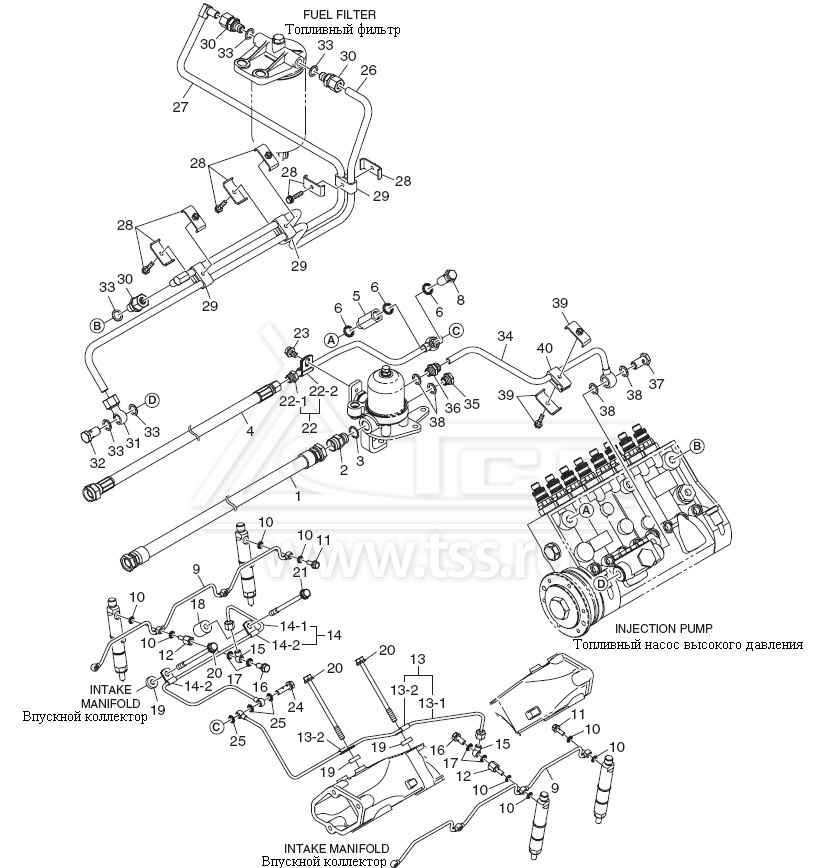

Топливные трубки низкого давления DP158LC и DP158LD

№ поз.

Номер

Part name

Наименование

К-во

Примеч.

DP158LD

DP158LC

1

65.96340-5061

HOSE ; RUBBER

Шланг подачи топлива

1

1

2

65.98131-0105

NIPPLE

Штуцер

1

1

3

06.56190-0712

RING ; SEAL

Шайба уплотнительная

1

1

4

65.96340-5037

HOSE ; RUBBER

Шланг дренажный

1

1

5

430201-00821

ADAPTER

Штуцер

1

1

6

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

1

1

8

65.11120-5002

VALVE ; OVER FLOW

Клапан дренажный

1

1

9

65.12301-5142

PIPE ; FUEL OVER FLOW

Трубка дренажная форсунок

2

2

10

401109-00124

SEALRING

Шайба уплотнительная

10

10

11

120703-00030

SCREW ; HOLLOW

Полый болт углового соединения

6

6

12

120703-00033

SCREW ; HOLLOW

Полый болт углового соединения

2

2

13

420204-00445

PIPE ; FUEL RETURN

Трубка дренажная правая (комплект)

1

1

Поз.

13-1…13-2

13-1

420204-00447

PIPE ; FUEL RETURN

Трубка дренажная правая

1

1

13-2

65.97401-0178

CLIP

Скоба прижимная

2

2

14

420204-00419

FUEL PIPE ASS'Y

Трубка дренажная левая (комплект)

1

1

Поз.

14-1…14-2

14-1

420204-00417

PIPE ; FUEL RETURN

Трубка дренажная левая

1

1

14-2

65.97401-0178

CLIP

Скоба прижимная

2

2

15

65.98103-0027

UNION ; BANJO

Фитинг углового соединения

2

2

16

120703-00016

SCREW ; HOLLOW

Полый болт углового соединения

2

2

17

65.96507-0001

RING ; SEAL A8x14

Шайба уплотнительная А8х14

4

4

18

65.91701-0184

SPACER

Втулка проставочная

1

1

19

65.91701-0121

SPACER

Втулка проставочная

3

3

20

06.01923-3133

BOLT ; HEX.

Болт с шестигранной головкой

3

3

21

06.01923-3131

BOLT ; HEX.

Болт с шестигранной головкой

1

1

22

420204-00479

PIPE ; FUEL RETURN

Трубка дренажная общая (комплект)

1

1

Поз.

22-1…22-2

22-1

420204-00480

PIPE ; FUEL RETURN

Трубка дренажная общая

1

1

22-2

65.97401-0110A

CLIP ; PIPE

Скоба прижимная

1

1

23

06.01923-3111

BOLT M8x16

Болт М8х16

1

1

24

120703-00034

SCREW ; HOLLOW

Полый болт углового соединения

1

1

25

65.96507-0001

RING ; SEAL A8x14

Шайба уплотнительная А8х14

1

1

26

420204-00469

PIPE ; FUEL

Трубка входная топливного фильтра

1

1

27

420204-00468

PIPE ; FUEL

Трубка выходная топливного фильтра

1

1

28

120402-00414

PIPE CLIP ASS'Y

Скоба прижимная (комплект)

3

3

29

300728-00057

INSULATOR

Прокладка прижимной скобы

3

3

30

101552-00287

NIPPLE ; UNION

Штуцер

3

3

31

430228-00009

BANJO UNION ASS'Y

Фитинг углового соединения

1

1

32

06.78144-2204

SCREW ; HOLLOW

Полый болт углового соединения

1

1

33

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

5

5

34

420204-00470

PIPE ; FUEL

Трубка подачи топлива к подкачивающему насосу

1

1

35

06.08092-2404

SCREW ; PLUG M14x1.5

Пробка резьбовая М14х1,5

1

1

36

06.71010-0213

FITTING ; PIPE

Фитинг трубки

1

1

37

06.78144-2204

SCREW ; HOLLOW

Полый болт углового соединения

1

1

38

06.56190-0706

RING ; SEAL A14x20

Шайба уплотнительная А14х20

4

4

39

120402-00414

PIPE CLIP ASS'Y

Скоба прижимная (комплект)

1

1

40

300728-00056

INSULATOR

Прокладка прижимной скобы

1

1
